設備簡介

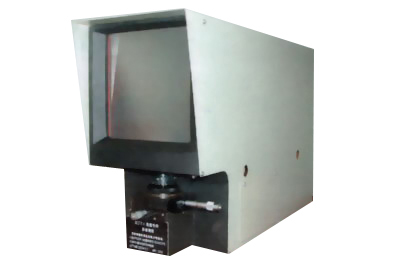

本設備是專為電線電纜絕緣及護套厚度測量而設計的光學投影儀，即用光學投影的方法將被測線纜之絕緣或護套的截面輪廓投影于影屏上，進行觀察瞄準，并利用測微臺進行無測力長度計量的精密儀器，本設備是參照各種通用投影儀之特點，并著重考慮線纜行業測試的需要而設計，因此操作使用十分方便。
主要技術參數
參數名稱 |
參數數據 |
工作臺玻璃直徑 |
48mm |
工作臺行程 |
縱向 0-30mm 橫向 0-20mm |
工作臺測微鼓輪最小分化值 |
0.01mm |
工作臺角度旋轉范圍 |
0－360度 |
投影屏尺寸 |
210×210mm |
投影放大倍數 |
16：10 |
物方視場直徑 |
13：20mm |
儀器外型尺寸 |
830×275×470mm |
重量 |
40公斤 |
照明光源 |
12伏50瓦鹵鎢燈 |
